气动活塞切断阀概述
气动活塞式切断阀(简称气动活塞切断阀)，是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号，控制工艺管道内流体的切断与接通或切换流道。该产品具有操作力大，阀体设计新颖，流阻小、额定流量系数大、许用压差大、密封性能优良等特点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程与远程控制系统中。
气动活塞切断阀规格与技术参数
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | |
| 额定行程(mm) | 8 | 12 | 20 | 25 |
| 气缸直径(mm) | 80 | 100 | 125 |
| 允许泄漏量 | 硬密封 | Ⅴ、Ⅵ级 |
| 软密封 | Ⅵ级 |
| 工作温度℃ | 硬密封:-40～450 硬密封:-20～ |
| 公称压力(MPa) | 1.6 4.0 |
| 信号压力(KPa) | 0或400～600 |
口径:DN40
公称压力:10K、PN16
材质:阀体碳钢，阀内件304
气缸:铝活塞，铸钢压盖
填料:高温PTFE（增强型聚四氟乙烯）
密封:硬密封（304）可达蒸汽温度350℃
工作状态:常开或常闭
连接方式:法兰连接
法兰标准:日标
外观尺寸图:

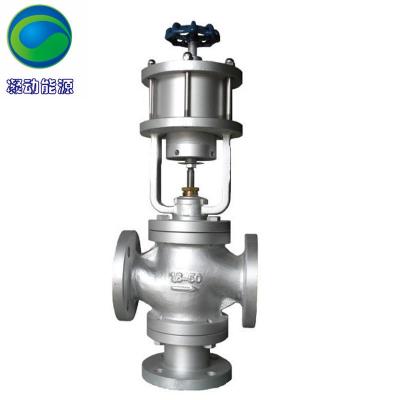

气缸式三通控制阀（手气两用）
口径:DN50
公称压力:10K、PN16
材质:阀体碳钢，阀内件304
气缸:铝活塞，铸钢压盖
填料:高温PTFE（增强型聚四氟乙烯）
密封:硬密封（304）可达蒸汽温度350℃
工作状态:常开或常闭
连接方式:法兰连接
法兰标准:日标
外观尺寸图:
气缸式三通控制阀（手气两用）
